Herkunftsort: | China |
---|---|
Markenname: | AMILA |
Modellnummer: | Grundlegender Vakuumerzeuger M6040 |
Min Bestellmenge: | Negotiatable |
Preis: | Negotiatable |
Verpackung Informationen: | Karton-Paket/Holzetuis |
Lieferzeit: | Negotiatable |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsmaterial-Fähigkeit: | Abhängig von der Auftragsquantität |
Saugkapazität: | 1710 l/min bis 5952 l/min | Material: | Aufsteigende Tonerde |
---|---|---|---|
Betriebstemperatur: | -10-80℃ | Dichtelement: | NBR-Gummi |
Vakuumschnittstellenfaden: | G2 1/2“. | ||
Markieren: | ölfreie Vakuumpumpe,Pneumatischer Vakuumejektor |

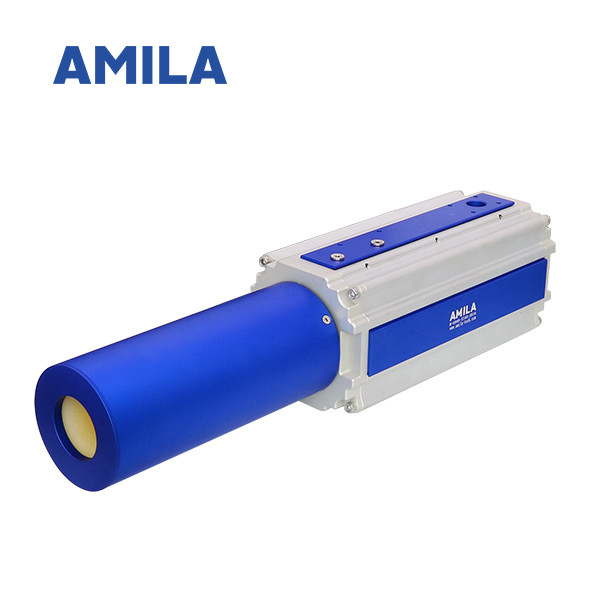

Aufsteigende Tonerde des Mehrstufenvakuumerzeuger-grundlegende Vakuumerzeuger-M6040
1. Einleitung und Anwendung
2. Entwurf
Daten 3.Technology
Art | Maximales Vakuum | Maximale Saugkraft | Luftverbrauch | Betriebsdruck | Gewicht | Betriebstemperatur |
[%] | [l/min] | [l/min] | [Stange] | [g] | [℃] | |
M-6040-SI32-3X5 | 70 | 1710 | 450 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X6 | 70 | 2052 | 540 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X7 | 70 | 2394 | 630 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X8 | 70 | 2736 | 720 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X9 | 70 | 3078 | 810 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X10 | 70 | 3420 | 900 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X11 | 70 | 3762 | 990 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X12 | 70 | 4104 | 1080 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X13 | 70 | 4446 | 1170 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X14 | 70 | 4788 | 1260 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X15 | 70 | 5130 | 1350 | 5 | 4900 | -10… 80 |
M-6040-SI32-3X16 | 70 | 5472 | 1440 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X5 | 91 | 1860 | 600 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X6 | 91 | 2232 | 720 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X7 | 91 | 2604 | 840 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X8 | 91 | 2976 | 960 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X9 | 91 | 3348 | 1080 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X10 | 91 | 3720 | 1200 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X11 | 91 | 4092 | 1320 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X12 | 91 | 4464 | 1440 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X13 | 91 | 4836 | 1560 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X14 | 91 | 5208 | 1680 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X15 | 91 | 5580 | 1800 | 5 | 4900 | -10… 80 |
M-6040-XI40-3X16 | 91 | 5952 | 1920 | 5 | 4900 | -10… 80 |
Daten 4.Design:
Art | Größe (Millimeter) | ||||||||||
B | G1 | G2 | G3 | G4 | G5 | H | L1 | L1 | X1 | Y1 | |
M-6040 | 131 | G1/2-F | G1/8-F | M5-F | G 2 1/2-F | M8-F | 131 | 532 | 290 | 230 | 25 |
Grundlegende Ejektoren M6040.pdf
